概述

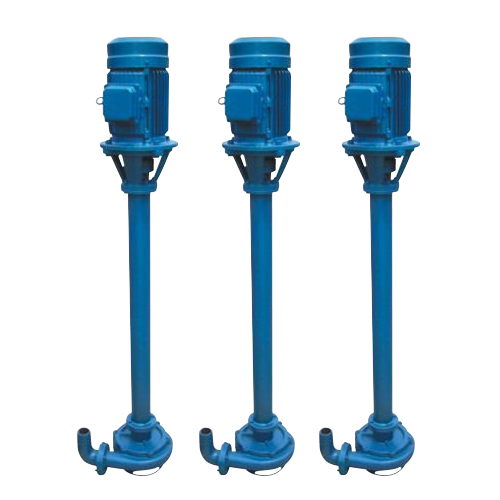

本泵系單級單吸立式離心泵，流體沿泵軸的軸線成70°方向流出，主要部件有蝸殼、葉輪、泵座、泵殼、支撐筒、電機座、電動機等。蝸殼、泵座、電機座、葉輪螺母是生鐵鑄造，耐磨性、耐腐蝕性較好，加工工藝方便。
葉輪為三片單圓弦彎葉，選用半封閉葉輪，并采用可鍛鑄鐵所以強度高，耐腐蝕；加工方便，通過性好，效率高。
為了減輕重量和少車削量，泵軸是優質碳素鋼冷拉圓鋼制造。
泵座中裝有四只骨架油封和軸套，防止軸磨損，延長軸的使用壽命。
本泵可垂直或傾斜使用，占地面積小，蝸殼需埋在工作介質中工作，容易啟動，不需引水，旋轉方向應從電機尾部看是順時針方向工作。
總機長度備有各種規格，以便使用單位根據用途因地制宜地選用。
